Suure läbimõõduga voolikudmängivad olulist rolli suure mahuga ja suure nõudlusega vedeliku ülekandekeskkondades, kus jäigad torustikusüsteemid on ebapraktilised või ebatõhusad. See artikkel annab põhjaliku tehnilise ülevaate suure läbimõõduga voolikusüsteemidest, keskendudes sellele, kuidas need on määratletud, kavandatud ja tööstuslikes rakendustes kasutusele võetud. See uurib peamisi jõudlusparameetreid, levinumaid tehnilisi väljakutseid ja korduma kippuvaid tehnilisi küsimusi, visandades samas esilekerkivad suundumused, mis kujundavad tulevase vooliku disaini. Sisu on üles ehitatud nii, et see toetaks otsingu nähtavust, professionaalset loetavust ja tehnilisi viitevajadusi.

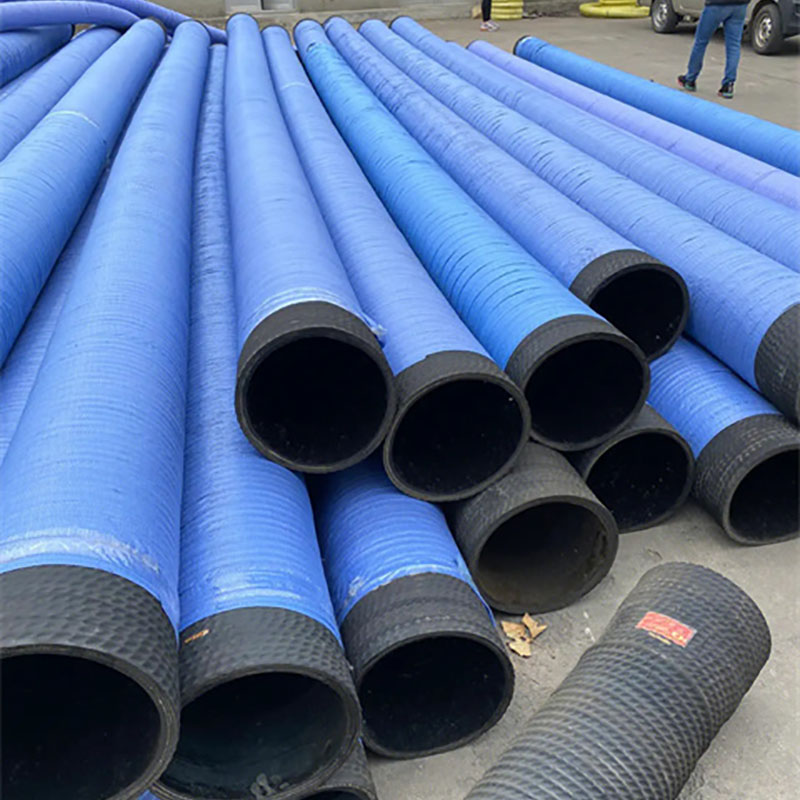

Suure läbimõõduga voolik on üldiselt defineeritud kui painduv tööstusvoolik, mille siseläbimõõt on oluliselt suurem kui tavalistel hüdro- või pneumovoolikutel, tavaliselt vahemikus 3 tolli kuni üle 24 tolli. Need voolikud on konstrueeritud transportima märkimisväärses koguses vedelikke, suspensioone, pulbreid või gaase erineva rõhu ja temperatuuri tingimustes.
Tööstuskeskkondades, nagu süvendustööd, kaevandamine, nafta- ja gaasiülekanne, keemiline töötlemine ja munitsipaalveemajandus, tagavad suure läbimõõduga voolikud tasakaalu paindlikkuse ja struktuuri terviklikkuse vahel. Erinevalt jäikadest torujuhtmetest võimaldavad need voolikud liikumist, vibratsiooni neeldumist ja kiiret kasutuselevõttu, mis on eriti oluline ajutiste või mobiilsete operatsioonide puhul.
Suure läbimõõduga vooliku peamine funktsionaalne põhimõte on säilitada voolutõhusus, hoides samal ajal vastu kokkuvarisemisele, hõõrdumisele ja rõhu põhjustatud deformatsioonile. See saavutatakse mitmekihiliste konstruktsioonidega, mis sisaldavad tavaliselt edastatava ainega ühilduvat sisemist vooderdust, survekindlust tagavaid tugevduskihte ja keskkonnakaitseks mõeldud väliskatet.
Süsteemi integreerimise seisukohast kasutatakse suure läbimõõduga voolikuid sageli koos äärikuühenduste, ujuvelementide või liigendühendustega. Nende roll ulatub kaugemale lihtsast vedeliku ülekandmisest süsteemi töökindluse, tööohutuse ja elutsükli kulude optimeerimiseni.
Suure läbimõõduga vooliku määramine eeldab üksikasjalikku arusaamist töötingimustest ja jõudlusootustest. Valiku ja projekteerimise käigus hinnatakse tavaliselt järgmisi parameetreid.
| Parameeter | Tüüpiline spetsifikatsioonivahemik | Tehniline tähtsus |
|---|---|---|
| Siseläbimõõt (ID) | 3"–24"+ | Määrab voolu läbilaskevõime ja kiiruse |
| Töörõhk | 2–40 baari (erineb olenevalt konstruktsioonist) | Määrab ohutu pideva töö piirid |
| Purskerõhk | 3–4 × töörõhk | Näitab ohutusvaru äärmuslikes tingimustes |
| Temperatuurivahemik | -40°C kuni +120°C (sõltub materjalist) | Mõjutab voodri- ja tugevdusmaterjali valikut |
| Tugevdamise tüüp | Tekstiilnöör, terastraat, spiraal | Tagab surve- ja vaakumikindluse |
| Katte materjal | Kummi, UHMWPE, PVC segud | Kaitseb hõõrdumise, UV-kiirguse ja kemikaalide eest |
Lisaks mõõtmete ja rõhu andmetele on standardite järgimine veel üks oluline kaalutlus. Paljud suure läbimõõduga voolikud on toodetud vastavalt rahvusvahelistele spetsifikatsioonidele, nagu ISO, EN või API juhised, olenevalt sihttööstusest. Need standardid reguleerivad selliseid aspekte nagu testimisprotokollid, ohutustegurid ja materjali jälgitavus.
Paigaldustingimused mõjutavad ka parameetrite valikut. Enneaegse väsimise või paindumise vältimiseks tuleb hinnata painderaadiust, aksiaalset liikumist ja väliskoormust. Ujuvates või sukeldatud rakendustes muutuvad ujuvusomadused ja veeimavustakistus võrdselt oluliseks.
Järgmised korduma kippuvad küsimused käsitlevad korduvaid tehnilisi probleeme, mis ilmnevad spetsifikatsiooni, paigaldamise ja kasutamise ajal.
K: Kuidas säilitatakse voolu efektiivsust suure avaga voolikus pikkade vahemaade tagant?
V: Voolu tõhusust säilitatakse peamiselt optimeeritud sisevoodri materjalidega, millel on madal hõõrdetegur ja ühtlane siseläbimõõt. Õige tugivahe ja joondus vähendab ka turbulentsi ja rõhukadu, eriti horisontaalsete paigalduste korral.
K: Kuidas mõjutab tugevduskonstruktsioon rõhu ja vaakumi jõudlust?
V: Tugevduskihid, nagu terastraadi spiraal või suure tõmbetugevusega tekstiilnöörid, pakuvad struktuurilist tuge nii sisemise rõhu kui ka välise vaakumtingimuste vastu. Tugevdusnurk, samm ja sidumismeetod mõjutavad otseselt kokkuvarisemiskindlust ja mõõtmete stabiilsust.
K: Kuidas käsitletakse hõõrdumist ja keemilist ühilduvust?
V: Kulumiskindlus saavutatakse spetsiaalsete vooderdisegude või kulumiskindlate materjalide, näiteks UHMWPE abil. Keemilist ühilduvust juhitakse elastomeeride või termoplastide valimisega, mida on testitud edastatava keskkonna suhtes, tagades pikaajalise terviklikkuse ilma paisumise või lagunemiseta.
K: Kuidas hinnatakse suure läbimõõduga vooliku kasutusiga?
V: Kasutusea hinnangul võetakse arvesse töörõhu tsükleid, temperatuuri kokkupuudet, mehaanilist pinget ja keskkonnategureid. Regulaarne ülevaatus, soovitatavate kasutuspiirangute järgimine ja ennetav hooldus pikendavad oluliselt kasutusiga.
Suure läbimõõduga voolikutehnoloogia areng on tihedalt seotud laiemate tööstussuundadega, nagu automatiseerimine, jätkusuutlikkus ja digitaalne jälgimine. Täiustatud materjalid, millel on täiustatud tugevuse ja kaalu suhe, võimaldavad kergemaid voolikukonstruktsioone, ilma et see vähendaks rõhku.
Teine esilekerkiv suund on andurite tehnoloogia integreerimine. Kriitiliste rakenduste jaoks hinnatakse üha enam manustatud seiresüsteeme, mis suudavad rõhku, temperatuuri ja deformatsioone reaalajas jälgida. Need arendused toetavad ennustavaid hooldusstrateegiaid ja vähendavad planeerimata seisakuid.
Keskkonnakaalutlused kujundavad ka tulevasi disainilahendusi. Tootjad uurivad taaskasutatavaid materjale, vähese heitega tootmisprotsesse ja pikema elueaga ühendeid, et viia need vastavusse regulatiivsete ja ettevõtte jätkusuutlikkuse eesmärkidega.
Sellel areneval maastikul on tootjad naguFushuojätkake suure läbimõõduga voolikulahenduste täiustamist, ühendades materjaliteaduse, protsessijuhtimise ja rakendusespetsiifilise tehnika. Võttes arvesse nii praegusi töövajadusi kui ka tulevasi tööstuse ootusi, jäävad sellised lahendused tõhusate vedelikuülekandesüsteemide lahutamatuks osaks.
Organisatsioonidele, kes hindavad suure läbimõõduga voolikulahendusi või otsivad konkreetsetele töötingimustele kohandatud tehnilist konsultatsiooni, on tungivalt soovitatav otsene koostöö kogenud tootjatega.Võtke ühendust Fushuogaet arutada rakendusnõudeid, kohandamisvõimalusi ja pikaajalist tarnetuge tööstuslike voolikusüsteemide jaoks.
